圖一

       1.使用草圖功能 ,選擇XY平面分別繪制草圖A及草圖B:

圖二

       2.使用標準掃掠功能創建圓形螺旋面:

圖三

       注：上圖的數字輸入框數字意義是正反向各旋轉1800度，共3600度，也就是繞圓10圈.

得到如圖四效果:

圖四

       3.創建掃描管道，方法有兩種。一種是中望3D比較快捷的功能桿狀掃掠，另一種是比較常規的做法。下面先介紹常規的做法，具體如下:

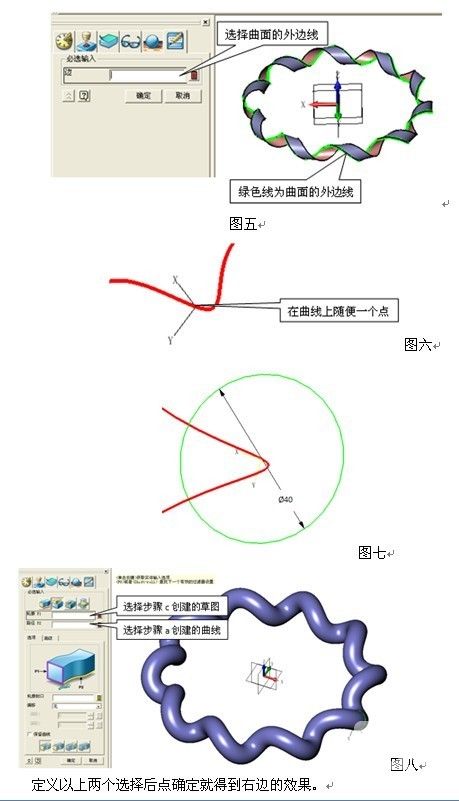

       a.抽取掃描用的路徑線,點擊邊界曲線功能生成掃描路徑。（圖五）

       b.在繪圖區空白處單擊右鍵彈出右鍵菜單選擇插入基準面創建一個垂直于掃描路徑的基準面（圖六）：

       c.在新建的基準面上建立一個草圖，畫一個直徑4mm的圓,草圖具體如下（圖七）:

       d.使用基準掃掠功能掃出一條麻花管（圖八）

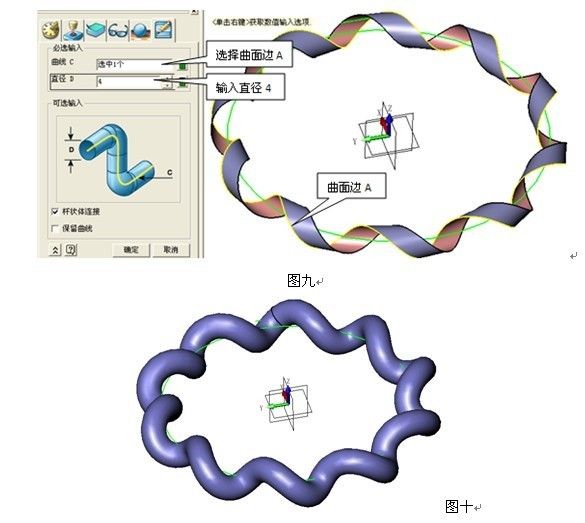

       下面直接用桿狀掃掠來完成管狀掃描（圖九）:

       無需繁雜的步驟就完成了麻花管的掃描操作，最終效果如圖十。

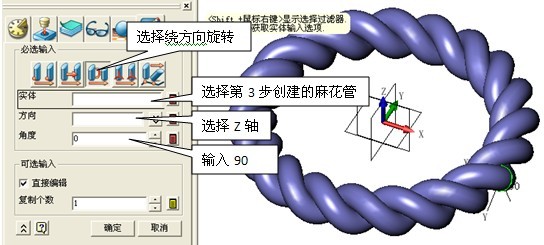

       4.最后對麻花管旋轉復制就OK了，選擇復制幾何體功能 對麻花管進行旋轉復制:

圖十一

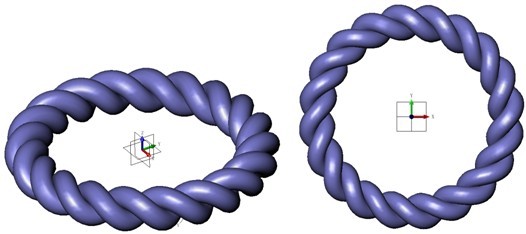

       點擊確定后得到圖十一效果，整個建模完成。

       一個精致的圓形麻花建模就完成了，是不是很簡單呢？中望3D是一款功能強大，簡便易用的CAD/CAM軟件，以此為例，相信你們很快就能上手，在不久的將來通過它來創建更多更精致的模具。
