電極

       電極也稱銅公，是火花機中進行放電加工必不可少的一部分，在很多的零件加工過程中，很多細小的，凹陷的不易加工的型面，都通過無數次的重復脈沖放電，最后加工出與電極形狀相對應的形狀來。因此只要改變電極的形狀就能加工出各種復雜的型面。

       中望3D的模具設計模塊中就有電極的功能，雖然這個不是屬于純CAM方面的功能，但是卻是與CAM密不可分的一部分。

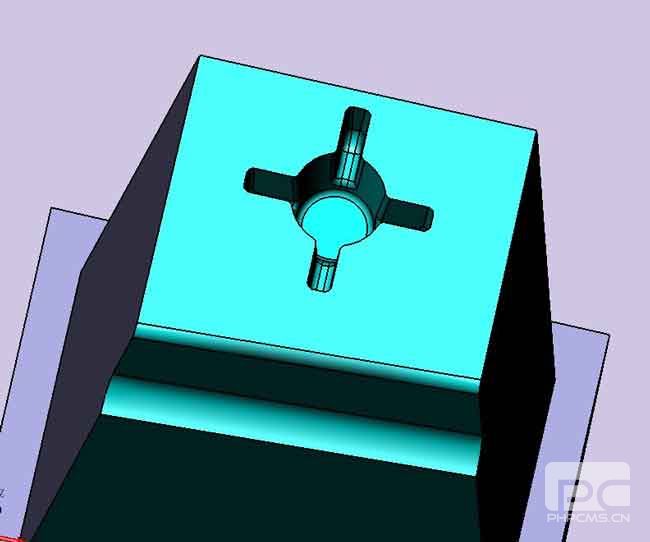

       加入我們需要用電極加工這樣一個特征，如圖

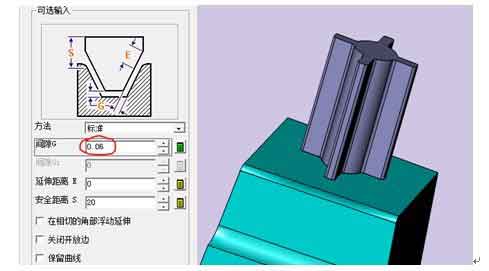

       我們可以用電極功能進行電極的設計，在中望中，電極功能最有特點的地方就是可以直接編輯放電間隙，這樣就讓我們的設計更為得方便簡潔，如圖

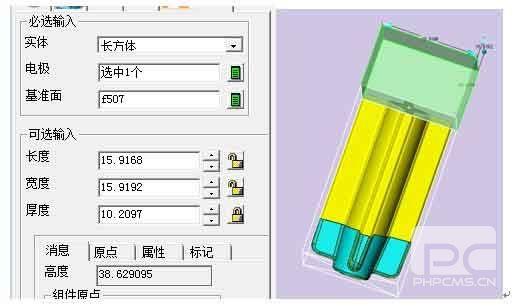

       電極設計出來之后，我們可以為電極加一個電極座，如圖

       這樣 一個電極就可以非?？焖俚膭?chuàng)建出來了。

       XML方案

       在進行完成CAM的設計之后，我們常規上要對最后生成的程序進行一下檢查，但是那么多行的程序，如果我們一個一個的檢查時非常浪費時間的。所以工程師更多的是檢查程序中的Z值，如果Z值是符合我們的要求的，那么這個程序一般就不會出什么問題。

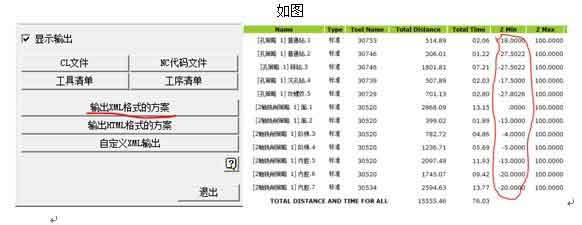

       在中望CAM中，可以直接輸出XML格式文件，這個文件可以將Z匯總，讓我們可以非常直觀的進行觀察，那么如何進行操作呢？

       當輸出之后，我們可以得到如下的結果，我們就可以非常方便的進行Z值的檢查了。

       本文介紹了兩個和CAM相關的小功能，可以很方便的輔助我們進行CAM的設計，希望這些總結可以給大家?guī)硪恍┬〉氖斋@。
